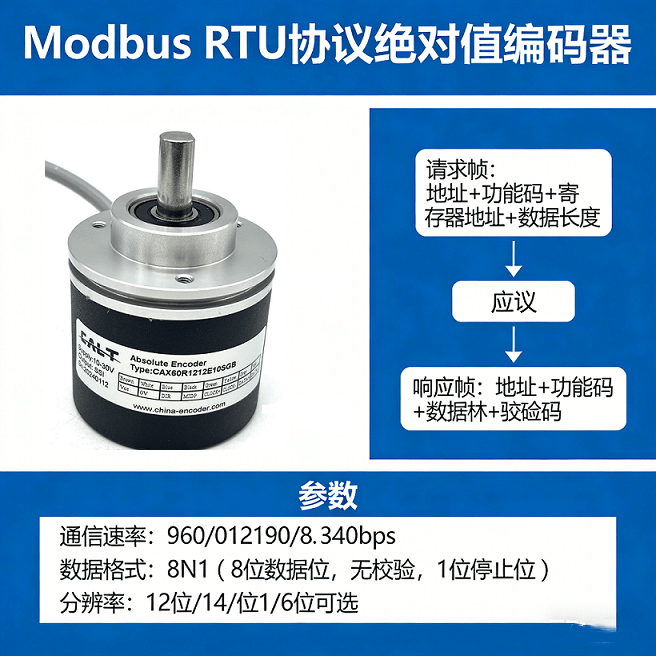

Modbus RTU 协议作为工业串行通信的事实标准，凭借二进制编码高效、CRC-16 校验抗干扰强、部署成本低的优势，成为绝对值编码器与 PLC、HMI、传感器、执行器互联的首选方案。其核心架构为 “单主多从”，通过 RS485 总线实现设备间的位置数据采集、控制指令下发，广泛应用于机械加工、仓储物流、自动化生产线等场景。本文结合西门子 S7-200 SMART/S7-1200 PLC、威纶通 HMI 等主流设备实战案例，提供全流程连接通信实现方案，确保系统稳定可靠。
一、核心基础：协议本质与通信架构
1. Modbus RTU 协议核心特征
帧结构：采用紧凑二进制编码，帧由 “从站地址（1 字节）+ 功能码（1 字节）+ 数据域（N 字节）+CRC 校验（2 字节）” 组成，帧间隔≥3.5 字符时间（如 9600bps 下约 4ms）作为帧定界标志；
物理层：基于 RS485 差分传输，两线制（A/B 线）通信，支持最长 1200 米传输距离（9600bps），最多连接 32 个从站设备；
关键参数：主从设备必须一致的核心参数包括：波特率（9600/19200/38400bps 常用）、数据位 + 停止位（8N1 标准配置）、校验位（无校验 / 偶校验 / 奇校验）、从站地址（1~247 唯一），参数不匹配将直接导致通信失败；
高频功能码：绝对值编码器通信优先选用以下功能码：
03H：读取保持寄存器（存储编码器配置参数、设备状态字）；
04H：读取输入寄存器（存储单圈 / 多圈位置数据，只读，核心功能）；
06H：写入单个保持寄存器（修改零位偏移、测量模式等配置）；
16H（0x10）：批量写入保持寄存器（批量配置参数，提升效率）。
2. 主从通信架构定义
主站（Master）：主动发起通信请求（读取编码器位置、控制执行器），同一总线仅允许 1 个主站，通常由 PLC 或 HMI 承担；
从站（Slave）：被动响应主站请求，无主动通信权限，绝对值编码器、辅助传感器、执行器均为从站，需分配唯一从站地址（1~247），0 为广播地址（从站不响应）；
协同逻辑：PLC 作为核心主站，读取编码器位置数据和辅助传感器状态，通过逻辑运算向执行器下发控制指令；HMI 作为人机交互终端，读取 PLC 数据并提供参数配置入口（如编码器零位校准）。
二、拓扑设计：工业设备连接架构
1.标准总线型拓扑（推荐）
核心组成
总线核心：RS485 总线（两线制，A 线 / Data+、B 线 / Data-）；
主站设备：PLC（如西门子 S7-200 SMART、S7-1200）、HMI（如威纶通 MT8072iP）；
从站设备：Modbus RTU 绝对值编码器、辅助传感器（压力 / 温度传感器）、执行器（伺服驱动器、电磁阀控制器）；
关键组件：120Ω 终端电阻（总线首尾两端各 1 个，匹配 RS485 特性阻抗，消除信号反射）；
传输介质：CAT5e 及以上双绞屏蔽线（工业环境必须屏蔽，减少电磁干扰）。
设计原则
所有从站设备的 A 端子互联、B 端子互联，严禁交叉接线；
编码器与总线分支线缆长度≤0.3 米，避免星形接线导致信号反射；
屏蔽层单端接地（接地电阻＜4Ω），远离变频器、电机等强干扰源，线缆间距≥30cm。
2. 特殊场景拓扑扩展
长距离扩展：传输距离超 1200 米时，加装 RS485 中继器（如 Phoenix Contact FL RT-485），每级中继器可延长 1200 米，最多支持 4 级中继；
多主站需求：需 PLC 和 HMI 同时作为主站时，HMI 配置为 “从站模式”，由 PLC 读取编码器数据后同步至 HMI，避免总线冲突；
抗干扰强化：电磁环境复杂场景（如焊接车间），加装 RS485 隔离器（如 ADM2587），隔离地环路干扰。
三、前置配置：核心参数统一规范
配置要点
波特率选择：短距离（≤100 米）选 19200bps 提升效率，长距离（＞500 米）选 9600bps 增强稳定性，干扰大的场景优先 9600bps；
从站地址唯一：通过设备手册确认地址修改方式（编码器多为拨码开关或配置软件），避免地址冲突导致通信混乱；
校验位匹配：工业场景推荐偶校验，无校验需搭配 1 位停止位，否则易引发 CRC 校验错误。
四、测试验证与故障排查
分阶段测试流程
（1）物理层测试
用万用表测量编码器电源电压（10~30VDC 正常），A/B 端子空闲压差（2~6V，A 端高于 B 端）；
测量总线电阻（首尾接 120Ω 电阻时应为 60Ω 左右），确认无断路、短路；
用示波器观测 RS485 信号，显性电平（A-B 压差）≥200mV，隐性电平接近 0V，无明显毛刺。
（2）单设备通信测试
断开其他从站，仅保留 PLC 与编码器连接，用 Modbus Poll 模拟主站测试：
配置参数：波特率 9600bps、8N1、偶校验、从站地址 1；
发送读指令（功能码 04H，地址 30002，长度 2），若收到响应数据，说明单设备通信正常。
（3）全系统联调
接入所有从站设备，启动 PLC 轮询程序，观察 HMI 显示是否与实际位置一致；
操作 HMI 修改编码器零位偏移，检查 PLC 读取数据是否同步更新；
下发执行器控制指令，验证执行器动作是否与编码器位置匹配。
五、关键优化技巧
抗干扰强化：编码器线缆与强电电缆间距≥30cm，交叉敷设呈 90° 夹角，总线两端加装 120Ω 终端电阻，长距离传输加装 RS485 隔离器；
轮询效率优化：按设备优先级排序轮询顺序（编码器＞传感器＞执行器），关键设备轮询间隔 200~500ms，非关键设备间隔 1~2s；
数据可靠性提升：PLC 程序中添加错误重发逻辑（如 MBUS_MSG 指令 ERROR 位触发重发），超时时间设置为 1000~2000ms；
维护便捷性：制作《Modbus RTU 参数配置表》和《寄存器地址映射表》，粘贴于控制柜内，标注设备地址、波特率、关键寄存器功能，便于后期维护；
工程量转换：传感器原始数据需按手册公式换算（如压力传感器 0~10MPa 对应寄存器 0~65535，则实际压力 = 原始值 / 65535×10），PLC 中编写线性换算程序。
