手持盒脉冲增量旋转编码器TM2080系列
- 应用行业：工业自动化
- 产品结构：手持盒
- 尺寸（mm）：222×80
- 分辨率（CPR）：25、100
- 工作电压：5/5~26V
- 输出电路：电压输出，RS422（线路驱动）
- 品名：手持盒脉冲增量旋转编码器TM2080系列
- 可定制
产品描述
本系列产品应用于数控机床原点修正和信号分割。全塑料外壳，绝缘强度高，具有轴转换开关，防油污密封设计，具备×1，×10，×100三档倍率，可实现6轴及倍率切换。如有需要请联系我们。
手持盒脉冲增量旋转编码器型号
电气特性
输出电路 | 集电极开路输出 | 电压输出 | 互补型输出 | 线线驱动输出 |
供电电压 | 5~26V | 5~26V | 5±0.25 5~26V | 5±0.25 5~26V |
消耗电流 | ≤80mA | ≤80mA | ≤80mA | ≤150mA |
负载电流 | 40mA | 40mA | 40mA | 60mA |
输出高电平 | Min Vcc*70% | Min Vcc-2.5V | Min Vcc-1.5V | Min 3.4V |
输出低电平 | MAX 0.4V | MAX 0.4V | MAX 0.8V | MAX 0.4V |
上升时间 Tr | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
下降时间e Tf | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
最高响应频率 | 10kHz | 10kHz | 10kHz | 10kHz |
机械特性
最大转速r/min | 工作温度 | 存储温度 | 防护等级 | 重量 |
600 | -25~80ºC | -25~85ºC | IP50 | 650g |
外形尺寸

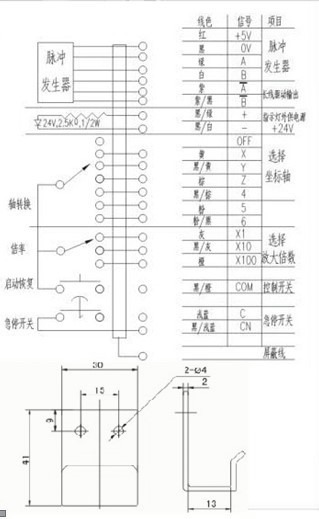

接线表
