拉线位移传感器CESI-S1000系列
- 测量范围：最大1000mm
- 测量轮周长：100mm
- 拉线速度：最大0.6m/s
- 分辨率：0.01,0.02,0.04,0.08 mm / 脉冲
- 准确性：+/-0.05%FS
- 电源电压：10-30V DC ，5V DC
- 拉绳拉力：3N
- 重量：＜0.5KG
- 品名：拉线位移传感器CESI-S1000系列
- 可按要求定制
产品描述
CESI-S1000系列被测物体的直线运动，通过传感器的柔性钢丝绳，以及缠绕钢丝绳的测量轮转换成旋转运动（该型号传感器最大位移可达1000mm），测量轮和编码器的轴连接。通过这种方式，测量绳的直线位移可引发编码器的轴旋转，并输出成正比例的可被记录的数值。传感器内部有一个发条弹簧装置，产生的回收驱动力，使测量绳一直保持紧绷的状态，避免松弛而导致故障；随着测量轮的旋转，钢丝绳一圈一圈紧挨着重复缠绕在测量轮的表面。
尺寸小巧,结构坚固,方便安装,经济性造价，为客户节省成本，多种信号输出可选： push+pull， NPN， RS422/TTL,SSI, RS485, Modbus RTU,DP-Profibus;0-5Vdc, 0-10Vdc, 4-20mA。水轮机、试验机、折弯机等行业已实现规模化应用，可靠性强。

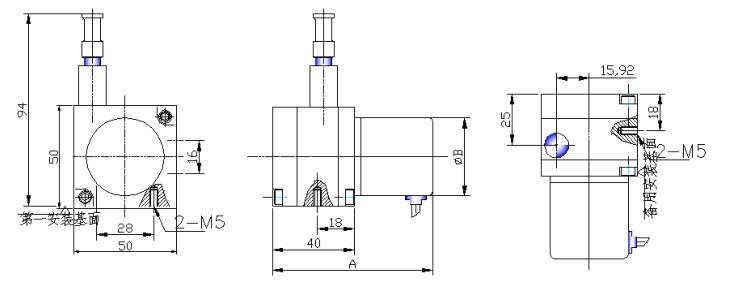

拉线位移传感器外形尺寸（mm)
技术参数
| 机械参数 | 电气参数 | ||
| 测量范围 | 最大1000mm | 检测方式 | 增量编码器或绝对值编码器 |
| 测量轮周长 | 100mm | 输出电路 | Push-pull, NPN, RS422/TTL; SSI, RS485, Modbus-RTU, DP-Profibus;0-5Vdc, 0-10Vdc, 4-20mA |
| 线径规格 | 0.6mm高柔性304不锈钢丝绳 | 分辨率 | ≤0.1mm/脉冲 |
| 允许拉线速度 | 最大0.6m/s | 精度 | 0.02%FS |
| 震动 | 10Hz to 2000Hz | 供电电压 | 5Vdc 5-26Vdc 10-30Vdc |
| 拉绳拉力 | 3N | 响应频率 | 最大300KHz |
| 使用寿命 | 200万次 | 可定制 | |
| 外壳材质 | 铝合金 | ||
| 工作温度 | -25°C~80°C | ||
| 保存温度 | -40°C~80°C | ||
| 防护等级 | IP54 | ||
| 重量 | <0.5KG |
