经济型编码器拉线盒BSL-GA55B系列
-
- 测量范围：0－1.2m
- 重量：80ｋｇ（拉绳牵引机构）
- 重量（拉绳）：0.58ｇ/m
- 拉绳每圈长度：150mm
- 拉绳实际长度：1.2m
- 弹簧回弹力：1－1.4N
- 拉绳直径：0.5mm
- 防护等级：IP50
- 拉绳速度：5m/s²
- 品名：经济型编码器拉线盒BSL-GA55B系列
- 可按要求定制
产品描述
本系列产品该值在环境温度为 25 °C 时测得。温度变化时，该值或有偏差。平均值取决于负载形式。 使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度。如有需要请联系我们。

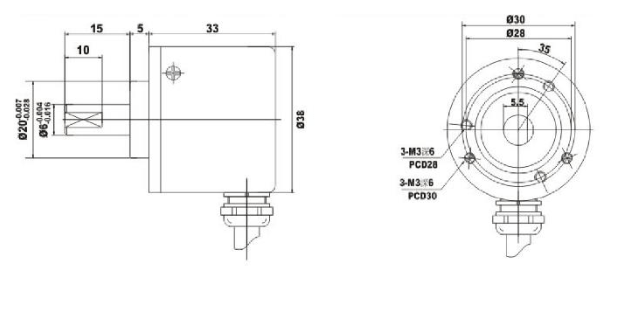

编码器拉线盒外形尺寸（mm)
适用编*码器尺寸：６ｍｍ轴夹紧法兰
技术参数
测量范围 | 0-1.2m | 描述 | 用于带6mm轴的夹紧法兰 拉线牵引机构，测量范围0-1.2m |
拉绳直径 | 0.5mm | 分辨率 | 每圈线缆拉出长度/每圈步数=拉绳＋编*码器组合分辨率 |
再现性 | ≤0.2mm | 工作环境温度 | -30-＋70°C |
线性度 | ≤±2mm | 外壳防护等级 | IP50 |
重量 | 80g（拉绳牵引机构） | 重量（拉绳） | 0.58g/m |
滞后 | ≤0.5mm | 使用寿命 | Typ，5000，000 循环2) 3) |
供货范围 | 不含编*码器 | 拉绳加速度 | 5m/s² |
材料、外壳 | 铝合金 | 拉绳材料 | 高灵活性的304不锈钢拉绳 |
外壳材料 | 铝合金 | 拉绳每圈长度 | 150mm |
弹簧回弹力 | 1-1.4N1) | 拉绳实际长度 | 1.2m |
