一、绝对值编码器 Canbus 协议故障核心分类

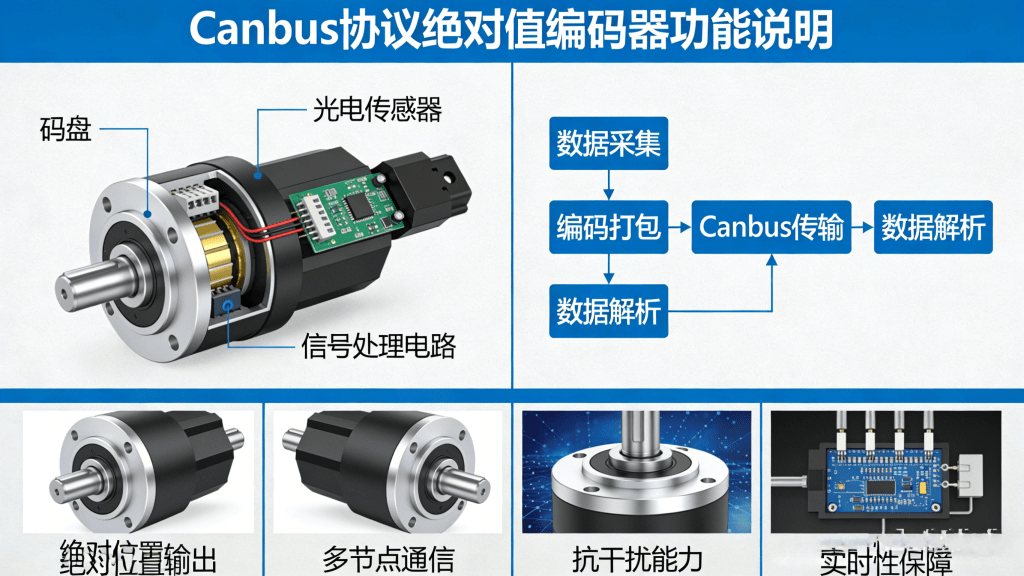

绝对值编码器的 Canbus 通信依赖 “硬件传输通道 + 协议交互逻辑 + 设备自身功能” 的协同，故障可按物理层、数据链路层、应用层及设备本体划分为四大类，每类故障对应明确的产生机理。
（一）物理层故障：通信链路的硬件基础失效
物理层是编码器与 Canbus 总线连接的 “硬件桥梁”，涵盖电源、线缆、接插件等关键组件，其故障直接导致信号传输中断或畸变，是最易发生的故障类型。
电源与供电故障
绝对值编码器多采用 24V 直流供电，供电异常会导致编码器无法启动或信号紊乱：
供电电压异常：电压低于 21.6V（额定值 24V±10%）时，编码器内部 Canbus 收发器无法正常工作，表现为无报文发送；电压波动超过 5V 时，差分信号失真，触发随机位错误。
电源纹波超标：供电纹波＞100mV 时，编码器内部 MCU 与收发器工作时序紊乱，导致发送帧格式错误，示波器可见信号叠加高频杂波。
电源极性接反：误将正负极接反会烧毁编码器内部电源模块，表现为编码器完全无响应，万用表测量电源输入端电阻趋近于零。
线缆与连接故障
传输线缆及接插件的物理缺陷会直接破坏通信路径，典型问题包括：
差分线接反 / 短路：Canbus 的 CAN_H 与 CAN_L 接反会导致差分信号无法识别，总线分析仪显示无有效报文；两线短路则使总线呈恒定电平，所有节点通信中断。
接插件接触不良：端子氧化、松动导致接触电阻＞1Ω，信号传输时出现间歇性衰减，表现为通信时断时续，错误帧中以 CRC 错误为主。
屏蔽层接地异常：屏蔽层未接地或两端接地形成地环流，引入强电磁干扰，示波器可见信号波形出现毛刺与跳变，高波特率下通信完全中断。
终端电阻与拓扑故障
终端电阻（120Ω）的核心作用是匹配总线阻抗，抑制信号反射，错误配置会引发一系列问题：
电阻缺失：总线末端无终端电阻时，信号在末端反射形成振荡，示波器显示波形叠加 “回沟”，高波特率（≥500kbps）下触发大量位错误。
电阻冗余：总线上接入多个终端电阻（如超过 2 个），等效电阻低于 60Ω，导致编码器收发器驱动电流过载，芯片发热并逐渐损坏。
拓扑违规：编码器分支线缆长度超过 0.3 米，或总线采用星形拓扑，导致信号反射与串扰叠加，通信距离缩短至正常范围的 1/3 以下。
（二）数据链路层故障：协议规则的执行偏差
数据链路层负责 Canbus 帧的传输与错误控制，故障多源于协议配置错误或硬件时序偏差，直接影响位置数据的准确性与传输稳定性，主要表现为错误帧频发。
位错误（Bit Error）
编码器发送节点检测到总线上的位值与自身发送值不一致时触发，错误计数器（TEC）持续累积。在绝对值编码器场景中，多因信号反射（终端电阻异常）或电磁干扰导致，典型表现为位置数据偶尔跳变，错误帧中标记 “Bit Error”。
CRC 错误（CRC Error）
接收端计算的 CRC 值与帧中携带值不匹配，表明位置数据在传输中损坏。此类错误在长距离传输（＞500 米）或编码器与动力线并行敷设时尤为常见，表现为读取的位置数据随机出错，无规律可循。
ACK 错误（Acknowledgment Error）
编码器发送帧后，在 ACK 槽未检测到显性位应答，意味着总线上无节点接收数据。多因编码器发送逻辑异常或总线负载过高（＞80%）导致，表现为编码器持续重传报文，总线负载率急剧升高。
填充错误（Fill Error）
违反 “连续 5 个相同位插入反码位” 的规则，检测到连续 6 个相同位时触发。在编码器场景中极少由硬件导致，多为编码器内部协议栈实现缺陷，表现为通信初始化时即报错，且错误类型固定为填充错误。
总线关闭错误（Bus-Off Error）
编码器发送错误计数器（TEC）＞255 时，自动进入总线关闭状态，停止收发报文。多因编码器硬件故障（如收发器损坏）导致持续发送错误帧，触发计数器累积，表现为编码器突然离线，无任何报文输出。
（三）应用层故障：数据交互的逻辑紊乱
应用层负责位置数据的解析与设备协同，故障多源于协议兼容性或参数配置问题，虽不直接阻断通信，但会导致 “能通信但无法获取有效位置数据”。
CANopen 对象字典不匹配
绝对值编码器多采用 CANopen 协议，通过对象字典定义位置数据存储地址，若主站与编码器的对象字典不一致，会导致数据解析错误：
索引 / 子索引错误：如编码器位置数据存储于索引 0x6064（位置实际值），主站误读取索引 0x6065（位置目标值），导致获取的数据始终为零或固定值。
数据格式不匹配：编码器输出 16 位无符号位置数据，主站按 32 位有符号数解析，导致位置数据出现负数或超大值（超过实际量程）。
通信参数配置冲突
核心配置参数不匹配会导致应用层数据交互失败，是 CANopen 协议中最常见的应用层故障：
节点 ID 冲突：多个编码器或设备使用相同节点 ID（如均为 0x05），导致总线仲裁失败，主站无法识别目标编码器，表现为读取位置数据超时。
PDO 映射错误：编码器 TPDO（过程数据对象）未正确映射位置数据对象，或主站 RPDO 配置与编码器 TPDO 不匹配，导致主站接收缓冲区无有效数据。
优先级紊乱
编码器位置数据帧 ID 优先级配置过低，被高优先级报文（如故障报警）持续阻塞，导致位置数据更新延迟。表现为读取的位置数据滞后于实际机械位置，滞后时间随总线负载升高而增加。
（四）设备本体故障：编码器自身功能失效
编码器内部硬件或软件故障会直接导致 Canbus 通信异常，此类故障需通过替换测试确认，主要包括：
收发器损坏
编码器内部 CAN 收发器（如 TJA1050）因静电、浪涌冲击烧毁，表现为 CAN_H/CAN_L 引脚电平固定（如均为 0V），总线分析仪无任何来自该编码器的报文，万用表测量收发器电源脚无电压输出。
内部 MCU 故障
编码器主控 MCU 损坏导致协议栈无法运行，表现为编码器上电后指示灯常亮（无正常闪烁），Canbus 总线无报文发送，替换同型号编码器后通信恢复。
位置检测模块故障
编码器内部码盘或检测电路损坏，虽 Canbus 通信正常，但发送的位置数据始终为固定值或随机跳变，与机械运动无关，通过手动转动编码器轴即可验证。
二、基于故障现象的原因判断方法
绝对值编码器 Canbus 故障的诊断需结合 “通信表现 + 位置数据特征 + 工具测量”，通过分层排查快速缩小范围，以下按典型现象梳理判断路径。
（一）现象 1：编码器完全无通信（无报文 / 无响应）
核心特征：总线分析仪无该编码器的任何报文，主站读取位置数据超时，编码器指示灯无正常状态指示（如不亮、常亮）。
判断步骤：
电源与硬件初检：
用万用表测量编码器供电电压，确认在 24V±10% 范围内；若电压为 0，检查电源线是否断路或接反。
测量编码器 CAN_H 与 CAN_L 引脚间电阻，正常应为 120Ω（含总线终端电阻）；若为无穷大，排查线缆是否断路。
终端电阻与拓扑检查：
断开编码器，测量总线两端终端电阻，确认为 120Ω 且仅存在于两端；若电阻异常，重新配置终端电阻。
设备替换测试：
用已知良好的同型号编码器替换故障编码器，若通信恢复，可确认原编码器硬件损坏（如收发器、MCU 故障）；若仍无通信，排查总线拓扑与主站接口。
典型原因：电源接反 / 断路、收发器烧毁、终端电阻缺失、编码器 MCU 故障。
（二）现象 2：位置数据偶尔跳变（通信时断时续）
核心特征：总线分析仪显示编码器报文间歇性丢失，错误帧以位错误、CRC 错误为主，读取的位置数据偶尔跳变，机械静止时仍有波动。
判断步骤：
干扰与连接排查：
观察编码器线缆是否与动力线并行敷设（间距＜30cm），若为是则临时远离干扰源测试，若故障缓解则确认电磁干扰问题。
检查接插件端子是否氧化、松动，拔插并清洁触点，若故障减轻则为接触不良。
信号质量分析：
用示波器测量编码器输出的 Canbus 信号，正常差分信号显性位压差≈2V，隐性位≈0V；若波形有毛刺、振荡或幅度衰减（＜1.5V），则为终端电阻异常或线缆损坏。
电源稳定性检测：
用示波器测量编码器供电波形，若纹波＞100mV，并联 10μF 电解电容 + 100nF 陶瓷电容滤波，若故障消失则为电源干扰。
典型原因：电磁干扰、接插件接触不良、终端电阻接触松动、电源纹波超标。
（三）现象 3：错误帧频繁出现（特定类型占比超 50%）
核心特征：总线分析仪捕获大量错误帧，单一错误类型占主导，位置数据读取成功率＜80%。
判断步骤：
针对位错误 / CRC 错误：
优先检查终端电阻：用万用表测量总线两端电阻，确保为 60Ω（两端 120Ω 并联）；若为 120Ω（单端电阻），需在另一端补接电阻。
排查传输距离与拓扑：若总线长度＞500 米（250kbps 时），分段增加中继器；若编码器分支长度＞0.3 米，缩短分支线缆。
针对 ACK 错误：
检查总线负载率：用分析仪统计负载率，若＞80%，减少非关键设备的发送频率（如从 100ms / 次改为 1s / 次）。
验证接收节点状态：读取主站接收错误计数器（REC），若＞127，主站处于被动错误状态，需排查主站硬件。
针对填充错误：
确认编码器协议兼容性：查阅手册确认编码器支持的 Canbus 协议版本（如 CAN 2.0A/B），与主站配置一致；若配置无误，基本可判定为编码器协议栈缺陷，需更换设备。
典型原因：位错误多为终端电阻异常 / 干扰；CRC 错误多为信号衰减 / 长距离传输；ACK 错误多为总线过载；填充错误多为编码器协议栈问题。
（四）现象 4：位置数据解析错误（数据固定 / 异常）
核心特征：Canbus 通信正常（无错误帧），但主站读取的位置数据为固定值（如 0、最大值）或远超量程的异常值，与机械运动无关。
判断步骤：
应用层配置核查：
核对 CANopen 对象字典：确认主站读取的索引 / 子索引与编码器一致（如位置实际值对应 0x6064），数据格式（16 位 / 32 位、有符号 / 无符号）匹配。
检查节点 ID 与 PDO 映射：确认编码器节点 ID 与主站配置一致，无 ID 冲突；TPDO 已正确映射位置数据对象，传输周期设置合理（如 10ms / 次）。
编码器自身测试：
手动转动编码器轴，观察总线分析仪中报文数据段变化：若数据无变化，可能为编码器位置检测模块故障；若数据变化但主站解析错误，则为配置问题。
主站解析逻辑验证：
用 CAN 分析仪抓取编码器报文，手动解析数据段：如报文数据段为 0x00 0x01，对应 16 位无符号数为 256，若主站解析为 1，则为数据格式配置错误。
典型原因：对象字典不匹配、数据格式配置错误、编码器位置检测模块损坏、PDO 映射错误。
（五）现象 5：编码器突然离线（总线关闭）
核心特征：编码器通信突然中断，总线分析仪无其报文，读取错误计数器显示 TEC＞255，重启编码器后短暂恢复又离线。
判断步骤：
故障节点隔离：
移除该编码器，观察总线是否恢复正常；若恢复，说明编码器存在硬件故障（如收发器异常发送错误帧），导致 TEC 累积超限。
编码器硬件检测：
测量编码器 CAN_H 与 CAN_L 间电阻，若为 0Ω（短路），判定为编码器内部差分线短路，需更换设备；若电阻正常，检查编码器电源稳定性。
总线环境排查：
检测总线电压波动：用示波器观察总线空闲时的差分电压，若频繁跳变，排查其他节点是否存在故障，避免故障扩散。
典型原因：编码器收发器损坏、内部电路短路、总线持续强干扰。
三、故障判断的辅助工具与核心原则
（一）必备诊断工具及使用场景
万用表：快速检测供电电压（确认 24V±10%）、终端电阻（总线两端 60Ω）、引脚通断，定位物理层基础故障。
示波器：双通道测量 CAN_H 与 CAN_L 信号，判断波形是否存在反射（振荡）、衰减（幅度不足）、干扰（毛刺），是信号质量分析的核心工具。
CAN 总线分析仪：抓取编码器报文与错误帧，统计错误类型、发送频率、总线负载率，定位链路层与应用层故障（如 Vector CANoe、周立功 USBCAN）。
CANopen 配置工具：读取编码器对象字典、错误计数器，配置节点 ID、PDO 映射，适用于应用层配置核查（如 Encoder Studio）。
（二）故障判断的核心原则
分层排查：严格遵循 “物理层→数据链路层→应用层→设备本体” 的顺序，先解决硬件连接问题，再核查软件配置，避免本末倒置。
隔离验证：通过 “移除编码器法”“替换设备法” 缩小故障范围，如移除编码器后总线恢复，即可锁定故障源于编码器自身。
数据驱动：以错误帧类型、波形特征、位置数据变化规律为依据，避免主观判断，例如固定的填充错误基本指向编码器协议栈问题。
环境适配：工业场景中需优先考虑电磁干扰、线缆老化等因素，尤其是编码器安装在电机附近或强电环境时，需重点排查屏蔽与接地。
四、总结
绝对值编码器 Canbus 协议故障的诊断需兼顾 “总线通信特性” 与 “编码器功能特点”，核心是建立 “现象 — 类型 — 原因” 的关联逻辑。物理层故障需聚焦电源、线缆、终端电阻等硬件基础；数据链路层故障需解析错误帧类型，结合信号质量分析；应用层故障需核查配置一致性，确保位置数据正确解析；设备本体故障则需通过替换测试确认。通过万用表、示波器、CAN 分析仪的协同使用，遵循 “分层排查、隔离验证” 原则，可快速定位 90% 以上的常见故障，为工业设备的位置控制稳定性提供保障。
