霍尔模拟输出型旋转编码器HAN18系列

精度：± 0.1 %
带载能力：＞ 4 .7 K Ω
壳体直径：1 8 m m
轴容许载荷：径向 1 0 N, 轴向 5 N
耐冲击：1 0 0 g（6 m S)
材质：铝合金，阳极化处理
品名：霍尔模拟输出型旋转编码器 H A N 1 8 系列
可按要求定制

分类： Angular Position Sensor

产品描述

本系列产品非接触式传感技术,精度±0.1%,电源电压 3.3V 或 5V,输出最大电压范围为电源电压或基准电压,输出角度范围可外接电阻自由调整,可完全替代且优于导电塑料电位器,本体与外壳一体化铝合金结构、强度高,耐环境、耐振、防护等级高,结构紧凑、体积小、壳体直径仅 18mm,内置两组滚珠轴承、适合工业环境。如有需要请联系我们。

旋转编码器外形尺寸

型号定义

接口单路

接线定义

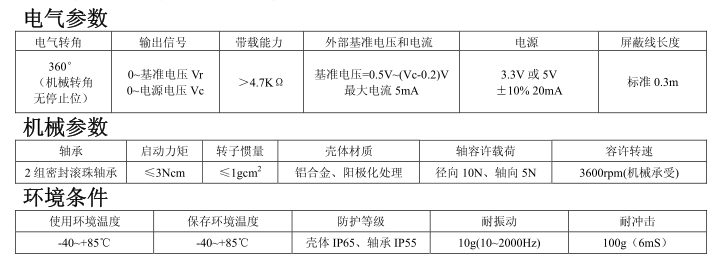

参数
