霍尔绝对值旋转编码器HAE28系列

分辨率：0.3515°，0.0878°，0.0219°
绝对值位数：10（1024），12（4096），14位（16384）
轴容许载荷：径向20N,轴向20N
耐冲击：100g（6mS)
壳体直径：28mm
材质：铝合金，阳极化处理
品名：霍尔绝对值旋转编码器HAE28系列
可按要求定制

分类： Angular Position Sensor

产品描述

本系列产品非接触式传感技术，绝*对值 10、12、14 位，电源电压 3.3V 或 5V，串行数据输出 SSI（10 或 12 位），串行数据输出 SPI（14 位），外壳整体铝合金结构、强度高，耐环境、耐振、防护等级高，结构紧凑、体积小、壳体直径仅 28mm，内置两组滚珠轴承、适合工业环境。如有需要请联系我们。

霍尔绝对值旋转编码器外形尺寸（mm)

型号定义

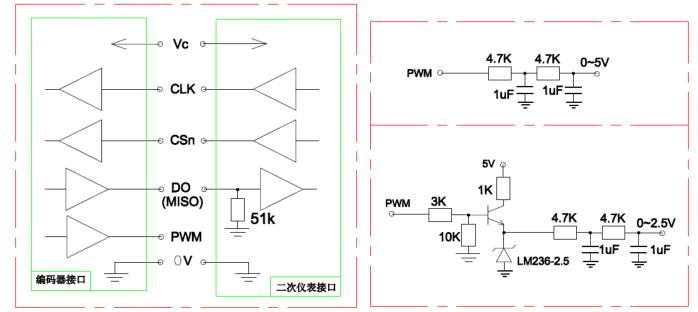

接口电路

接线定义

参数
