Profinet 作为工业以太网的核心标准，其高精度时钟同步机制是绝对值编码器实现精准位置反馈与多设备协同控制的关键支撑。绝对值编码器作为工业控制中的核心位置检测设备，广泛应用于汽车制造、精密加工、物流自动化等场景，需通过 Profinet 网络与 PLC、运动控制器、执行器保持严格时间协同，才能满足高速生产与精密控制的需求。本文结合协议规范、西门子技术文档及实战案例，系统解析其同步实现逻辑、精度级别及工业价值。
一、Profinet 协议绝对值编码器时钟同步机制的实现原理
Profinet 针对绝对值编码器的同步需求，采用 “IEEE 1588 PTP 协议硬件优化 + RT/IRT 双模式架构”，通过主从时钟协同、时延补偿、硬件时间戳三大核心技术，实现从协议层到设备层的全链路时间对齐，具体实现路径如下：
1. 核心协议架构：基于 IEEE 1588 PTP 的深度优化
Profinet 绝对值编码器的同步机制以 IEEE 1588 精确时间协议（PTP）为基础，结合工业场景需求进行专属优化，核心架构包括：
主从时钟选举与协同：网络通过 “最佳主时钟（Best Master Clock）” 算法，确定 PLC（如西门子 S7-1500）或专用时间服务器作为主时钟，绝对值编码器作为从时钟接入网络。主时钟周期性发送 Announce 报文宣告身份，同步阶段按固定周期发送 Sync 同步报文和 Follow_Up 补充报文；从时钟（编码器）接收后，通过 Delay_Request/Delay_Response 报文交互，精准测量网络往返延迟（RTD），并基于该延迟校正本地时钟偏差，实现与主时钟的时间对齐。
旁路时钟（BpC）时延补偿：针对传统 IEEE 1588 边界时钟（BC）级联导致的同步不稳定问题，Profinet 引入旁路时钟技术。当 Sync 报文经过 IRT 交换机时，硬件自动记录接收时间戳（Trx,s）和转发时间戳（Ttx,j），实时计算网桥时延（bdi）和传输时延（Ldi），并将累积时延信息嵌入报文中下发给编码器。编码器可直接利用该补偿信息修正时间偏差，避免级联控制循环带来的同步抖动，这一设计使网桥成为定常时延组件，大幅提升同步稳定性。
硬件时间戳技术：编码器与 IRT 交换机均集成专用同步芯片（如 Siemens ERTEC 系列），在物理层或数据链路层直接记录报文进出时间，消除操作系统调度延迟和软件处理误差，时间戳精度可达 100ns 以内，为微秒级同步提供硬件保障。
2. 双模式同步：适配不同精度需求场景
Profinet 为绝对值编码器提供 RT（实时）和 IRT（等时同步实时）两种同步模式，满足从普通检测到精密控制的全场景需求：
RT 模式（软实时同步）：采用软件层面的同步逻辑，旁路 TCP/IP 协议栈以减少传输延迟，通过 IEEE 802.1Q/P 优先级标记确保同步报文优先传输。编码器作为 Profinet IO 从站，与主站保持周期性数据交互，同步精度依赖软件时钟校准，无需专用硬件支持。适用于仓储物流位移监测、普通生产线定位等对同步精度要求较低的场景，配置简单且成本可控，同步周期可根据需求灵活调整。
IRT 模式（硬实时同步）：基于硬件时间触发机制，要求编码器集成 IRT 兼容控制器、交换机具备 Sync-ASIC 同步交换能力。通过预定义时间调度表（Schedule Table），为每个编码器分配固定数据传输时隙，所有设备的采样、数据传输均严格遵循该时隙规划，避免实时流量与非实时流量冲突。在 IRT High performance 模式下，可实现等时同步，所有输入数据同时读取、输出数据同时生效，完美匹配多轴协同等严苛场景需求。
3. 编码器端同步执行流程

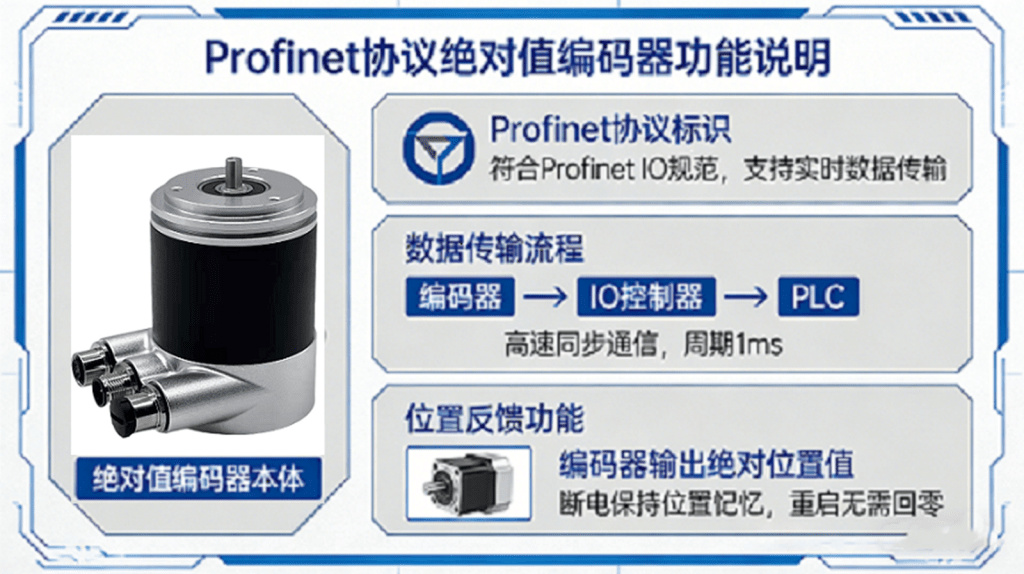

绝对值编码器作为 Profinet IO 从站，其同步过程需完成 “时钟校准 – 数据采样 – 时间戳嵌入” 的闭环执行：
时钟校准：编码器接收主站 Sync 报文后，结合 Follow_Up 报文中的主站时间信息和 Delay_Response 计算的延迟补偿值，通过 PI 闭环控制动态调整本地晶振频率，实现与主时钟的微秒级对齐，有效补偿时钟漂移带来的误差；
同步采样：在 IRT 模式下，编码器的位置采样时刻严格同步于 IRT 周期起点（如 1ms 周期），确保多个编码器的采样动作在同一时间点执行，避免时序偏差导致的位置数据不一致。采样触发信号与 IRT 周期精准同步，从源头保证数据时序一致性；
时间戳嵌入：采样后的位置数据附带精确时间戳（含同步状态标记），通过 Profinet 实时通道上传至 PLC，主站可基于时间戳实现多轴位置数据的时序关联与闭环控制，为故障追溯提供精准时间依据。
二、Profinet 协议绝对值编码器的同步精度级别
精度影响因素与优化方向
硬件配置：采用支持 IRT 的编码器（如西门子 1FL6 系列）和交换机（如 SCALANCE X204IRT），可将同步精度提升 30% 以上；选用 6 类屏蔽线减少信号干扰，同步周期设置为 1ms 时精度最优；
拓扑设计：IRT 域内设备间距建议≤100 米，超过时需通过 IRT 中继器扩展，避免长距离传输导致的时延波动；采用环网冗余拓扑时，需确保冗余切换时间≤500ms，不影响同步稳定性；
参数优化：调整 Sync 报文发送间隔（如 250μs）、优化 PTP 优先级配置（映射至 802.1p 优先级 4-7），可进一步降低同步抖动至 0.5μs 以内。在 Step7 中可通过配置同步周期中断 OB（OB61-OB64）优化同步响应速度。
注：在理想配置（IRT 编码器 + IRT 交换机 + 1ms 同步周期）下，绝对值编码器的同步精度可达到亚微秒级，满足电子齿轮、凸轮同步等严苛运动控制需求，比传统现场总线方案性能提升 100 倍。
三、时钟同步机制对工业控制的核心意义
Profinet 绝对值编码器的高精度同步，为工业控制系统提供了 “时间确定性” 基础，其意义体现在精密控制、系统稳定、柔性生产三大核心维度：
1. 保障精密制造的多设备协同精度
在多轴协同场景中，同步精度直接决定生产质量：
运动控制领域：工业机器人、数控机床等设备需多个编码器的位置数据同步反馈，IRT 模式的微秒级同步确保各轴运动指令同步执行。如汽车焊接生产线中，多台机器人通过 Profinet 同步实现车身焊接轨迹协同，同步误差≤0.5μs，避免焊接偏差导致的车身强度问题；
流程工业集成：支持 Profinet 与 Profibus 等传统总线设备无缝集成，通过统一时间基准实现分布式 I/O、控制器、执行器的协同工作，解决跨协议设备的时序一致性问题。在化工生产线上，绝对值编码器的位置反馈与阀门执行器动作同步，确保物料输送精度。
2. 提升系统稳定性与故障诊断效率
确定性传输保障：IRT 模式的硬件级同步和时隙调度，使编码器数据传输的最大延迟可预先定义（如 250μs），消除网络拥塞导致的控制环路振荡。在高速包装生产线上，Profinet 同步使设备启停响应一致，停机故障减少 80%，产品合格率提升 15%；
精准故障追溯：统一时间基准使编码器的位置数据、设备状态信息具备精确时间标记，运维人员可通过时间戳还原故障时刻的多设备动作序列。例如，当生产线出现定位偏差时，可对比同一时间戳下各编码器的位置反馈，快速定位机械松动或同步异常问题，故障排查时间缩短 60% 以上。
3. 支撑柔性生产与工业 4.0 升级
快速组态适配：编码器的同步参数可通过 Profinet 网络远程组态（如 TIA Portal 软件），更换设备时无需重新硬件校准，仅需更新 GSD 文件和同步配置，即可快速融入系统。在汽车零部件生产线中，实现多品种产品换型时的设备快速重组，换型时间从小时级缩短至分钟级；
数据融合基础：统一时间戳使编码器的位置数据与振动、压力等传感器数据可关联分析，为预测性维护提供支撑。例如，通过分析某一时刻的轴位置数据与振动数据，可预判机械轴承的磨损状态，实现预防性维护，设备平均无故障时间（MTBF）提升 30%；
全生命周期管理：绝对值编码器的位置数据带时间戳存储，可追溯产品加工过程的位置参数，为质量追溯和生产优化提供数据支持。在航空零部件生产中，通过时间戳关联的位置数据，实现产品加工过程的全程可追溯，满足高端制造的质量管控要求。
总结
Profinet 协议绝对值编码器的时钟同步机制，通过 “IEEE 1588 优化架构 + 双模式设计 + 硬件时间戳” 的技术组合，实现了从毫秒级到亚微秒级的精准同步，既满足普通场景的低成本需求，又能适配精密制造的严苛要求。其核心优势在于通过旁路时钟时延补偿、IRT 时隙调度等技术创新，解决了传统同步方案的稳定性与精度瓶颈。在工业控制中，该同步机制不仅保障了多设备协同的精准性，更提升了系统稳定性与故障诊断效率，为柔性生产与工业 4.0 升级提供了关键技术支撑。随着工业制造对精度和柔性的要求不断提升，Profinet 同步技术将进一步向 “亚微秒级精度 + 智能化组态” 方向发展，为高端装备制造提供更强支撑。
